Тремоло в корпусе от CD-ROM: педаль, которая ждала десять лет.
Примерно 2015 год. Мой брат учится паять. Схема есть, детали есть, корпуса нет — готовые алюминиевые коробки под педаль тогда стоили как половина проекта. Зато под столом лежит выпотрошенный компьютер, а в нём CD-привод: плоская стальная коробка. Он собрал тремоло в ней. Через десять лет эту фотографию увидели двести сорок человек на Reddit.
Что там внутри
Сам он описывает это коротко: копия Electro-Harmonix Pulsar и одна из первых вещей, которые он вообще спаял.
Pulsar — аналоговое тремоло. Значит, педаль качает громкость сигнала по кругу: тише — громче — тише. Не высоту тона — это вибрато, и их до сих пор путают, во многом благодаря старым усилителям Fender, где качание громкости подписано словом vibrato. Проще всего представить так: кто-то очень ровно и очень быстро крутит ручку громкости. Строй при этом не уезжает никуда.
Управляется это обычно тремя параметрами, и у Pulsar они все вынесены наружу:
- Скорость — как часто качается. От медленного дыхания до дребезга на грани с кольцевой модуляцией.
- Глубина — насколько сильно проваливается громкость в нижней точке. На максимуме звук в паузах уходит в ноль.
- Форма волны — главная ручка и то, за что Pulsar вообще ценят. На одном краю плавное синусоподобное покачивание, на другом — почти прямоугольник, который рубит сигнал на куски. Один и тот же аккорд превращается из сёрфа в стробоскоп.
Схема простая, хорошо разобранная и прощает ошибки — поэтому тремоло и оказывается частым первым проектом. Заодно оно честное: если ты накосячил, это слышно сразу. В отличие от перегруза, где «звучит как-то не так» всегда можно списать на вкус.
Почему корпус от привода — не шутка
Со стороны это выглядит странно. И немного смешно. На деле корпус компьютерного CD-ROM решает сразу несколько задач, за которые в магазине берут деньги.
- Металл. Главное требование к корпусу педали — он должен экранировать схему. Заземлённая стальная коробка отсекает наводки; в пластиковой такая же схема будет ловить фон, лампочки и мобильную связь.
- Форма. Плоская, широкая, низкая, с жёсткими загнутыми рёбрами. На полу стоит устойчиво и не ездит — у привода вес честный.
- Цена. Ноль рублей, потому что он и так лежал.
Расположение органов управления в такой истории диктует не дизайнер, а внутренности: ручки встают туда, где под крышкой есть место, а джеки — где стенка позволяет. Получается компоновка, которую никто бы не нарисовал специально. Именно поэтому она и выглядит живой.
Пауза длиной в десять лет
Дальше педали кончились. Не музыка — музыка шла своим чередом: пост-рок, шугейз, дрим-поп, проект Dreaming Wizard.
Году в 2019–2020 я подарил ему Arturia MiniLab MK2. С этой клавиатуры началась синтезаторная эра: железо, модули, всё более плотный интерес к тому, что происходит внутри коробки, а не в плагине.
К началу 2025-го вопрос «какой железный синтезатор брать» привёл его туда, куда такие вопросы приводят всех — на Reddit. А там, между тредами про осцилляторы, обнаружилось сообщество людей, которые паяют педали. И всплыло: слушайте, а у меня же было.
240 голосов за старую фотографию

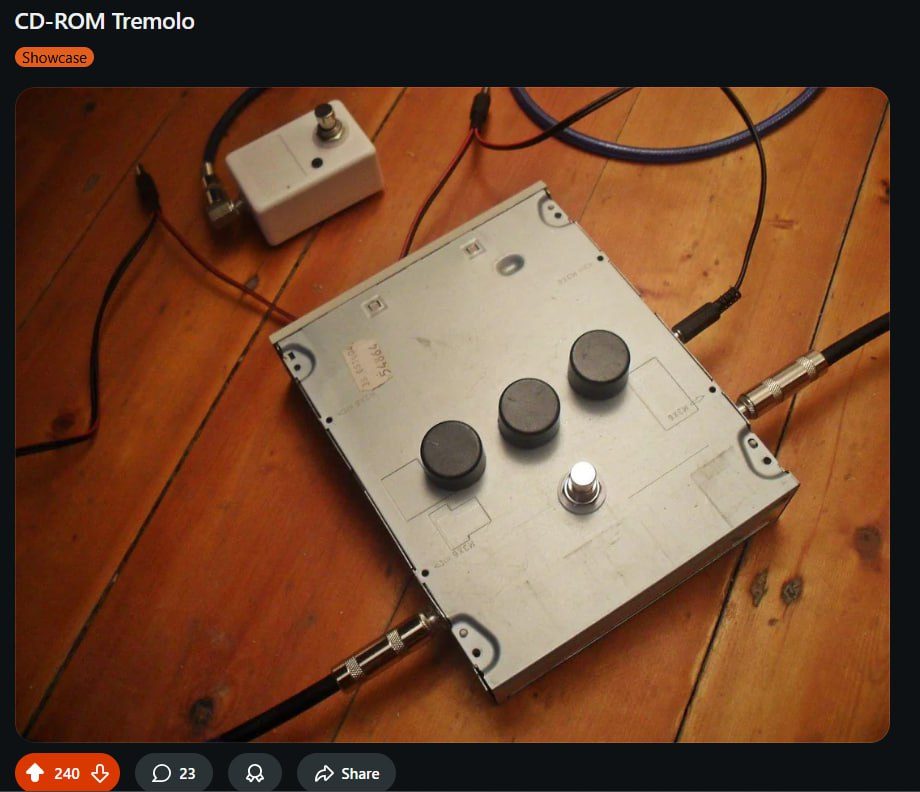

11 января 2025 года он выложил снимок десятилетней давности в r/diypedals под заголовком CD-ROM Tremolo. Без предыстории, без описания схемы. Просто по приколу.
Двести сорок голосов, двадцать три комментария и несколько дней в топе раздела. Обсуждали, разумеется, не тремоло — тремоло все видели. Обсуждали корпус.
Самый частый вопрос оказался неожиданно техническим: а крутящийся механизм привода — его как-то задействовали? Идея красивая: оптическое тремоло, где диск с прорезями вращается между лампой и фоторезистором и сам модулирует сигнал. Так устроены некоторые ротационные эффекты, и теоретически из CD-привода такое собрать можно.
Ответ был честный: нет. Взяли только коробку. Остальное — обычная схема на плате.
Ещё его позвали в местный конкурс сборок — как раз в тот сезон темой были странные корпуса.
Что из этого следует
Мораль тут простая, и она не про Reddit.
Ограничение — это не препятствие на пути к решению. Очень часто ограничение и есть решение. Не было корпуса — появился корпус, которого больше ни у кого нет. Все узнаваемые самодельные педали устроены так же: кто-то чего-то не смог купить.
Частые вопросы
Тремоло и вибрато — в чём разница? +
Тремоло качает громкость, вибрато — высоту тона. При тремоло нота остаётся на месте и только пульсирует по уровню; при вибрато уезжает сам звук. Историческая путаница пошла от усилителей Fender, где ручка качания громкости подписана как vibrato — и так и прижилось.
Можно ли собрать педаль в любом корпусе? +
Почти в любом металлическом, который можно заземлить. Металл экранирует схему от наводок — в пластике педаль будет фонить. Корпус от CD-привода, жестяная банка из-под чая, распаячная коробка — всё работает, если посадить металл на землю схемы и усилить место под футсвитч.
С какой педали начинать паять? +
С такой, где результат слышно однозначно: тремоло, бустер, простая модуляция. Мало деталей, понятная схема, ошибку легко локализовать. Перегруз кажется проще, но он коварнее: неправильно собранный фузз всё равно шумит похоже на фузз, и понять, что не так, труднее. Обзор категорий — в статье про гитарные педали.
Сколько стоит собрать тремоло самому? +
Рассыпуха на простое аналоговое тремоло — несколько сотен рублей. Основные траты — корпус, потенциометры, футсвитч и джеки: в сумме обычно больше, чем сама схема. Отсюда и вся история с приводом: дорогой в педали не звук, а железо вокруг него.
Звукорежиссёр, музыкант, электронщик из Петербурга. Двадцать с лишним лет в музыке. Собираю аналоговые педали малыми партиями, помогаю собрать сетап без переплат и разбираю звук на части. Здесь пишу то, что проверил сам. Вопросы — в Telegram.
История и фотографии опубликованы с согласия автора педали. Описание схемы — по его словам, плату я в руках не держал.
